Köldmediefiltertorkare: val, placering och underhåll för pålitlig VVS-prestanda

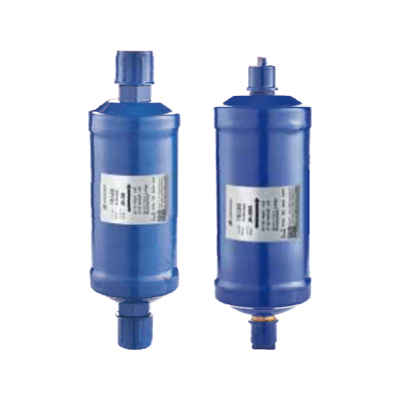

Storleksguide för HVAC kylmedelsfiltertork

Varför dimensionering betyder långt utöver "Kommer det att passa?"

Att välja rätt filtertorkstorlek är inte bara ett förpackningsbeslut; det påverkar direkt systemets stabilitet, kompressorlivslängd och energieffektivitet. En enhet som är för liten kan mättas snabbt, vilket gör att syror, slam och fukt kan cirkulera långt innan utrustningen når sitt förväntade serviceintervall. Omvänt kan en enhet som är godtyckligt överdimensionerad orsaka onödigt tryckfall, skapa oljereturproblem vid låg belastning och komplicera evakuering. I vätskeledningar minskar för stort tryckfall nettosuget vid expansionsanordningen, vilket orsakar blinkningar, utsvultna förångare och oförutsägbar överhettning. I sugledningar (används tillfälligt för sanering eller vid speciell service) kan fel storlek förvärra tryckfallet och öka kompressionsförhållandet, vilket urholkar kapaciteten och höjer utloppstemperaturen. Den bästa praxisen är att balansera föroreningskapacitet, tillåtet tryckfall vid designat massflöde och köldmediets viskositetsegenskaper, med tanke på att blandningar och högtrycksköldmedier beter sig annorlunda än äldre vätskor.

Tumregler som fortfarande behöver verifieras

För snabba uppskattningar korrelerar många tekniker torkarstorleken till utrustningens tonnage och verifierar sedan valet mot tillverkarens flödes-/tryckfallskurvor. Som ett generaliserat tillvägagångssätt, välj en vätskeledningstork vars nominella flöde vid din kylmedels- och kondenseringstemperatur ger ett acceptabelt tryckfall - ofta riktat under en liten bråkdel av en bar (eller några psi) vid design. Kapaciteten för föroreningar bör vara lämplig för installationsscenariot: ny utrustning på rena rörsystem kan använda kompakta enheter, medan eftermontering, utbrändhet eller system som utsätts för omgivningen under långvarig konstruktion drar nytta av större volymer och högre torkmedelsmassa. Väg även oljetyp och blandbarhet; POE-oljor avlägsnar fukt snabbt, så det är viktigt att kontrollera kvarvarande fukt, särskilt på HFC/HFO-blandningar. Förena alltid tumregler med specifika diagramdata för det köldmedium och temperaturintervall som du förväntar dig vid drift.

Arbetat exempel och jämförelse i ord

Föreställ dig ett 5-tons delat system som använder ett vanligt högtrycksköldmedium. Om du väljer en mycket liten vätskeledningstork kan du hålla skåpet snyggt, men du kommer sannolikt att drabbas av ett jämförelsevis högre tryckfall vid designmassflödet. När vi jämför en mellanstor patron med den underdimensionerade valet, minskar mellanstorleksalternativet i allmänhet tryckfallet vid nominellt tonnage samtidigt som det erbjuder mer torkmedel, så det förblir effektivt längre under tidig inkörning. Jämfört med en överdimensionerad industrikapsel undviker den medelstora enheten vanligtvis onödig volym och minskar risken för oljeavverkning under dellastförhållanden. Således balanserar valet "mitten-höger" flöde och kapacitet samtidigt som stabil underkylning bevaras vid expansionsanordningen.

Illustrativ urvalstabell (verifiera med tillverkarens data)

Vanliga storleksfallgropar att undvika

• Ignorera köldmediespecifika flödesdata och endast lita på "tonnageetiketter".
• Att glömma den additiva effekten av beslag och ventiler vid utvärdering av tryckfall.
• Använder samma storlek för inledande städning och för permanent service utan att omvärdera.
• Hoppa över en andra evakuering efter torkbyte på misstänkta system.

filtertork för värmepumpsystem

Dubbelriktat flöde ändrar kraven

Värmepumpar vänder köldmedieflödet, så alla filtertorkare som är avsedda att förbli i kretsen måste vara konstruerade för dubbelriktad drift eller kopplas ihop med backventiler som säkerställer korrekt flöde genom kärnan. En konventionell envägs vätskeledningstork kan fungera i kylning, men i uppvärmningsläge kan den bli en oavsiktlig begränsning eller till och med fånga föroreningar i fel del av slingan. Bi-flow-modeller mildrar detta genom att presentera en nästan symmetrisk flödesbana genom torkmedelsbädden och skärmarna. Jämfört med enkelriktade enheter minskar bi-flow-konstruktioner risken för tryckfallsspikar under avfrostningshändelser och minimerar oljereturstörningar när växelventilen aktiveras. Eftersom avfrostning skickar het gas genom ovanliga vägar, blir torktumlarens termiska uthållighet och skärmstöd särskilt viktiga för att förhindra mediamigrering.

Placering runt backventiler och backventiler

För att skydda mätanordningar i båda lägena, lokaliserar tekniker ofta en bi-flow-tork i linjen som fungerar som vätska under varje drifttillstånd, vilket inte alltid är uppenbart vid första anblicken. I förpackade värmepumpar beror strategisk placering nära inomhusbatteriutloppet eller utomhusbatteriutloppet på var vätskeledningen finns under uppvärmning kontra kylning. Om backventiler används för att tvinga flödet i önskad riktning genom en standardtork, bekräfta ventilens Cv och spricktrycket så att den kombinerade monteringen inte skapar ett för stort tryckfall. När du jämför en äkta bi-flow-enhet med en backventil-lösning, erbjuder bi-flow-alternativet vanligtvis enklare rörledningar, färre läckage och enklare diagnostik, medan lösningen kan vara attraktiv när lagret är begränsat men kräver noggrann idrifttagning.

Servicepraxis för säsongsbetonad pålitlighet

Värmepumpar upplever fler lägesändringar och längre årlig drifttid än system med endast kylning, så torkmedelskapaciteten och skärmens robusthet spelar roll. Under säsongskontroller, kontrollera att torktumlaren inte blir varm under avfrostning, lyssna efter ljud som tyder på mediarörelser och bekräfta stabil underkylning i båda riktningarna. Om en utbrändhet eller fukthändelse inträffar, installera tillfälliga sugledningsrengöringstorkar för att fånga upp syror och partiklar, ta sedan bort eller byt ut dem när syratesterna är neutrala och tryckfallet faller inom målen. Jämfört med att lämna en sugrengöringstork på plats på obestämd tid, bevarar man effektiviteten och förhindrar onödiga sugtrycksförluster om man tar bort den efter återhämtning.

Tabell för överväganden för värmepump

• Bekräfta vilken linje som är flytande i varje läge innan du bestämmer dig för placering.
• Dokumentera baslinjetryckfallet över torken vid uppvärmning och kylning.
• Efter eventuell reparation, testa avfrostningsprestandan medan du övervakar underkylning och överhettning.

utbytbar kärna kylmedelsfiltertork vs förseglad

Servicevänlighet och livscykelperspektiv

Skal med utbytbar kärna och förseglade torktumlare för kassetter tar båda bort syra, fukt och partiklar, men de löser olika livscykelproblem. Förseglade patroner är kompakta, kostnadseffektiva och idealiska där utrymmet är trångt och kontamineringsrisken är blygsam. När jobbet kräver frekvent städning – efter en utbränd kompressor, under stegvis ombyggnad eller i stora system där svetsslagg och oxider är vanliga – gör ett skal med utbytbar kärna det möjligt att byta media utan att skära av ledningen. Rent servicetermer minskar skalmetoden stilleståndstiden vid på varandra följande rengöringar och begränsar upprepad uppvärmning av intilliggande komponenter. Jämfört med förseglade patroner tillåter kärnskal dig också att skräddarsy kärnblandningen (hög syrakapacitet, högpartikelformig eller balanserad). Avvägningen är initial kostnad, utrymme och den disciplin som krävs för att utföra rena kärnförändringar utan att introducera nya föroreningar.

Kapacitet, tryckfall och riskhantering

Vid en given anslutningsstorlek accepterar skalen vanligtvis större mediavolymer, vilket ger högre smuts- och fuktkapacitet och ofta lägre tryckfall. Den fördelen växer i stökiga system med långa rördragningar och flera tillbehör. Förseglade patroner lyser dock i liten utrustning där varje armbåge spelar roll, och tryckfall genom en patron med rätt storlek är helt acceptabelt. Om man jämför en förseglad enhet med ett kärnskal vid samma flöde, ger skalet i allmänhet ett längre rengöringsfönster och mer gradvis ökning av tryckfallet när det laddas. Omvänt, förseglade patroner förenklar inventeringen och minskar risken för felaktigt val av kärna, vilket kan vara en dold källa till prestandadrift i komplexa anläggningar.

Procedurdisciplin under kärnförändringar

När du byter en kärna, isolera sektionen, återvinn köldmedium efter behov och följ ett sterilt arbetsflöde: täck öppna linjer, torka av sittytor och undvik luddiga trasor. Efter återmontering, utför en djup evakuering och ett stående vakuumtest för att bekräfta täthet och låg fuktighet. Jämfört med skärning och lödning för att ersätta en förseglad enhet, minskar denna metod termisk belastning på närliggande ventiler och isolering, särskilt i trånga mekaniska rum. Icke desto mindre, på små delade system, kan enkelheten att byta ut en förseglad patron vara snabbare och mindre felbenägen för besättningar som inte rutinmässigt hanterar skal.

Jämförelsetabell: Utbytbar kärna vs förseglad

• Använd ett skal när upprepade filterbyten förväntas under rengöring.
• Välj förseglade patroner för kompakta system med rutinmässiga serviceintervall.
• Efter allvarlig kontaminering, koppla ihop en sugrengöringstork tillfälligt och ta sedan bort den.

vätskeledning filtertork fuktindikator

Vad indikatorn säger dig – och vad den inte gör

En fuktindikator integrerad med ett synglas ger två snabba visuella kontroller: närvaron av bubblor i vätskeströmmen och den relativa torrheten hos köldmediet. Färgelementet reagerar på fuktnivån genom att skifta nyans, vilket ger en snabb "go/no-go"-signal för tekniker. Jämfört med att endast förlita sig på evakueringshistorik eller en enda vakuumavläsning, lägger en indikator till kontinuerlig feedback under drift och efter servicehändelser. Det är dock inte ett laboratorieinstrument; temperatur, oljetyp och belysning kan påverka uppfattningen. Det är därför det bäst används i kombination med uppmätt underkylning och överhettning för att validera systemets hälsa.

Tolka färger och agera beslutsamt

Innan du vidtar åtgärder, bekräfta att indikatorns referensdiagram gäller för det specifika element som installerats. Som ett allmänt arbetsflöde, verifiera vätskelinjens temperatur och tryck, beräkna underkylning och läs sedan av färgen. Om indikatorn visar ett "vått" tillstånd medan underkylningen är låg och det uppstår bubblor, innehåller systemet sannolikt både snabbgas och överskott av fukt – byt ut vätskeledningstorken och evakuera igen. Om indikatorn trendar mot "torr" men bubblor kvarstår, fokusera på underkylning och eventuell begränsning uppströms. Jämfört med att gissa från ett symptom, förkortar detta kombinerade tillvägagångssätt felsökning och minskar upprepade besök.

Bubbla ledtrådar vs falska positiva

Bubblor kan betyda blixtgas från otillräcklig underkylning, en begränsning eller helt enkelt observation under uppstart eller omedelbart efter en hetgasavfrostning. Varm omgivning på synglaset kan också påverka vad du ser. Jämfört med en stabil, bubbelfri ström under konstant belastning är intermittent skum under transienter mindre oroande. Om bubblor sammanfaller med en våt indikator, behandla det som ett fuktproblem först; Om indikatorn är torr men det finns bubblor kvar, undersök underkylning, mottagarnivå och kondensorns prestanda.

Referenstabell: Typiska indikatoravläsningar

• Jämför alltid indikatoravläsning med uppmätt underkylning och överhettning.
• Skydda synglaset från direkt solljus vid utvärdering av färg.
• Efter torrare ändringar, logga indikatorfärg och systemmått som en ny baslinje.

bästa placeringen av kylfiltertorken i rad

Liquid-line placeringsprinciper

Den vanligaste permanenta platsen för en vätskeledningsfiltertork är nedströms kondensorn (eller mottagaren, om sådan finns) och uppströms expansionsanordningen. Detta arrangemang skyddar doseringsanordningen från partiklar och säkerställer att kylmediet förblir torrt när det stryper, vilket förhindrar isbildning vid öppningen eller ventilporten. Jämfört med att installera torktumlaren långt uppströms, minskar en placering nära expansionsanordningen längden på röret där ny fukt kan komma in efter uttorkning. I system med mottagare föredrar många tekniker att montera torktumlaren vid mottagarens utlopp för att filtrera allt som lämnar förvaringen. Om systemet innehåller flera expansionsenheter kan en dedikerad tork per gren förbättra motståndskraften och förenkla diagnostiken.

Specialfall: Värmepumpar och komplexa system

Värmepumpar och multi-mode system kräver noggrant tänkande eftersom "vätskeledningen" ändras med driftläge. En bi-flow-tork placerad där vätska finns i både värme och kyla upprätthåller skyddet oavsett flödesriktning. I VRF-liknande system med många förgreningar är torrare placering ofta nära centralenheten med extra silar eller filialfiltrering där kontamineringsrisken är hög. Jämfört med en enda central torktumlare kan distribuerat skydd minimera påverkan av ett lokalt fel och begränsa service till den drabbade filialen.

Idrifttagning och verifieringssteg

Efter installationen, verifiera korrekt placering genom att mäta tryckfallet över torken vid designbelastning och genom att bekräfta stabil underkylning vid expansionsenhetens inlopp. Om tryckfallet är för stort kan en större enhet eller en omplacerad position med färre uppströmsböjar behövas. Jämfört med att lämna en marginell layout okorrigerad, lönar sig en optimerad placering snabbt tillbaka genom minskade störande samtal och konsekvent komfort. Om du är osäker under en saneringsperiod, installera serviceventiler för att tillåta tillfällig omplacering av torktumlare eller parallella torktumlare; när systemet har stabiliserats, ta bort tillfälliga komponenter och återupprätta den permanenta konfigurationen.

Placeringsalternativ jämförda

• Håll den permanenta vätskeledningstorken så nära expansionsanordningens inlopp som möjligt.
• Använd serviceventiler för tillfälliga rengöringstorkar för att förenkla borttagningen senare.
• Dokumentera uppmätt tryckfall över torktumlaren för framtida jämförelse.
