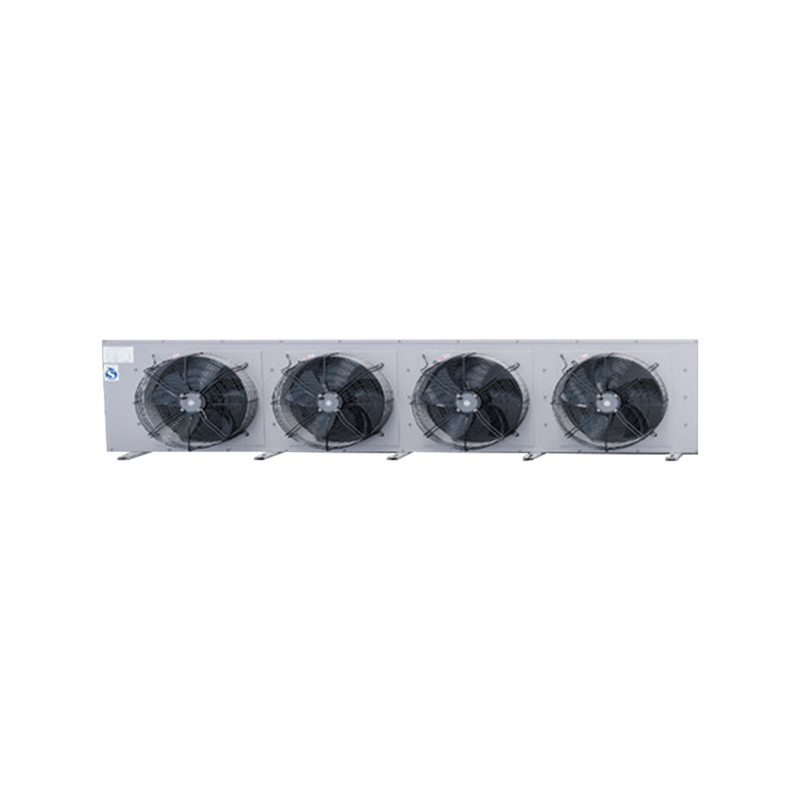

Skal: De strukturella plåtdelarna är gjorda av högkvalitativa stålplåtar och ytorna är alla elektrostatiskt fosfaterade och sprutade med importerad automatisk sprututrustning, som har stark korrosionsbeständighet och kan anpassa sig till olika användningsmiljöer.
För att säkerställa god ytkvalitet under hela enhetens livslängd. Skal av aluminium eller rostfritt stål kan anpassas efter användarens behov.
Vattenbricka: utformad med en lutande vinkel för att underlätta smidig uttömning av avfrostningsvatten, undvika flytande vatten och förhindra vattenansamling i vattenbrickan.
Värmeväxlarrör: Högt tandat invändigt gängat kopparrör är valt för hög värmeöverföringseffektivitet.
fenor: Anta helt nya sinusvåg hydrofila aluminiumfenor, förbättra luftstörningar, stärka värmeöverföringskoefficienten och avsevärt förbättra värmeöverföringsprestanda;
Fläkt: Högt statiskt tryck, speciellt anpassad högeffekt extern rotor axialflödesfläkt, lämplig för miljöer med hög luftfuktighet, hög effektivitet, låg energiförbrukning, vattentät och dammtät, med utmärkt prestanda; Fläktfabrik
Tidigare godkända statiska och dynamiska balanstester;
Upptining: Lågeffektavfrostningsrör för rostfritt stål väljs och arrangeras unikt och rimligt, med snabb avfrostningshastighet och grundlig avfrostning, samtidigt som man undviker värmeförlust.
Förläng livslängden för elektriska värmerör.
Elektrisk kopplingsdosa: Kopplingsdosan har låg temperaturbeständighet, vattentäta och dammtäta egenskaper, hög flamskyddsförmåga och är installerad på framsidan för enkel kabeldragning och underhåll.
Finavstånd: Standardavståndet är 4,5 mm, 6 mm och 9 mm; Anpassningsbart arkavstånd på 12 mm och 18 mm för att möta användarnas behov.
Typ av köldmedium: Köldmedium R404A kan väljas, R507A, R22, R134A, R407C och R410A kan anpassas efter användarens krav.
Förångare:
1. Den unika rörbuntslayouten tar till fullo hänsyn till nyckelfrågor som förändringar i köldmediets tillstånd, flödeshastighet, tryckfall och distributionslikformighet under förångningsförhållanden, vilket resulterar i högre värmeöverföringsprestanda hos förångarens ytkylare;
2. Effektiv och kompakt värmeväxlardesign, med gaffelformade förstärkta värmeöverföringsrör med invändiga gängade värmeväxlare;
3. Värmeväxlarrör och hydrofila aluminiumflänsar expanderas mekaniskt för att tätt binda kopparrör med aluminiumplåtar, för att uppnå optimal värmeöverföringseffektivitet.
4. Förångarens vätskeavskiljare och köldmediekrets har optimerats för att säkerställa optimal effektivitet av värmeväxlingen i olika applikationsmiljöer.
5. Vindavvisarens unika design är placerad under värmeväxlaren för att förhindra kortslutningar i luftflödet.

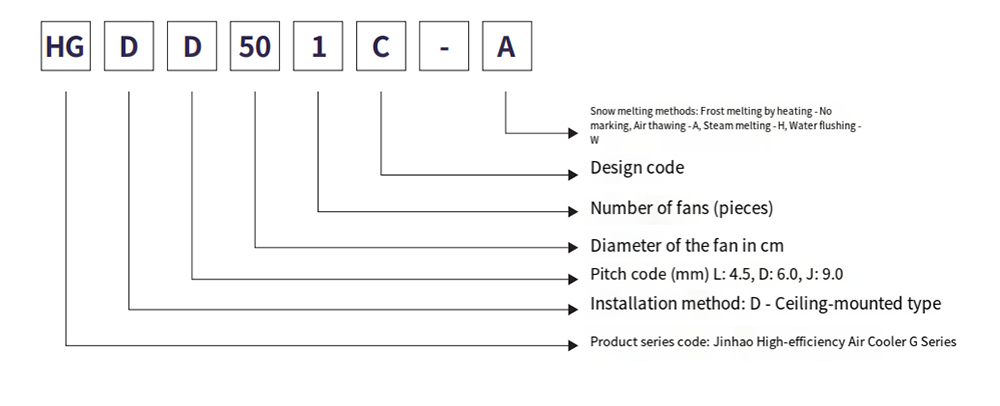

Modellllllllbeskrivning
Teknisk parametertabell (R404A)
Tekniska parametrar för en högeffektiv luftkylare för elektriska frosttak
Filmavstånd: 4,5 mm
| Model | Kylkapacitet kW | Rörvolym | Fläktparametrar | Snösmältning elvärme | |||||
| SC1 | SC2 | dm² | Antal blad x diameter | Power W | Luftmängd m³/h | Räckvidd m | Spole kW* gren | Vattentråg kW*gren | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabell (R404A)
Tekniska parametrar för en högeffektiv luftkylare för elektriska frosttak
Filmavstånd: 6,0 mm
| Model | Kylkapacitet kW | Rörvolym | Fläktparametrar | Snösmältning elvärme | ||||||
| SC1 | SC2 | SC3 | dm² | Antal blad x diameter | Power W | Luftmängd m³/h | Räckvidd m | Spole kW* gren | Vattentråg kW*gren | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Teknisk parametertabell (R404A)
Tekniska parametrar för en högeffektiv luftkylare för elektriska frosttak
Filmavstånd: 9,0 mm
| Model | Kylkapacitet kW | Rörvolym | Fläktparametrar | Snösmältning elvärme | ||||||
| SC3 | SC4 | SC5 | dm² | Antal blad x diameter | Power W | Luftmängd m³/h | Räckvidd m | Spole kW* gren | Vattentråg kW*gren | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

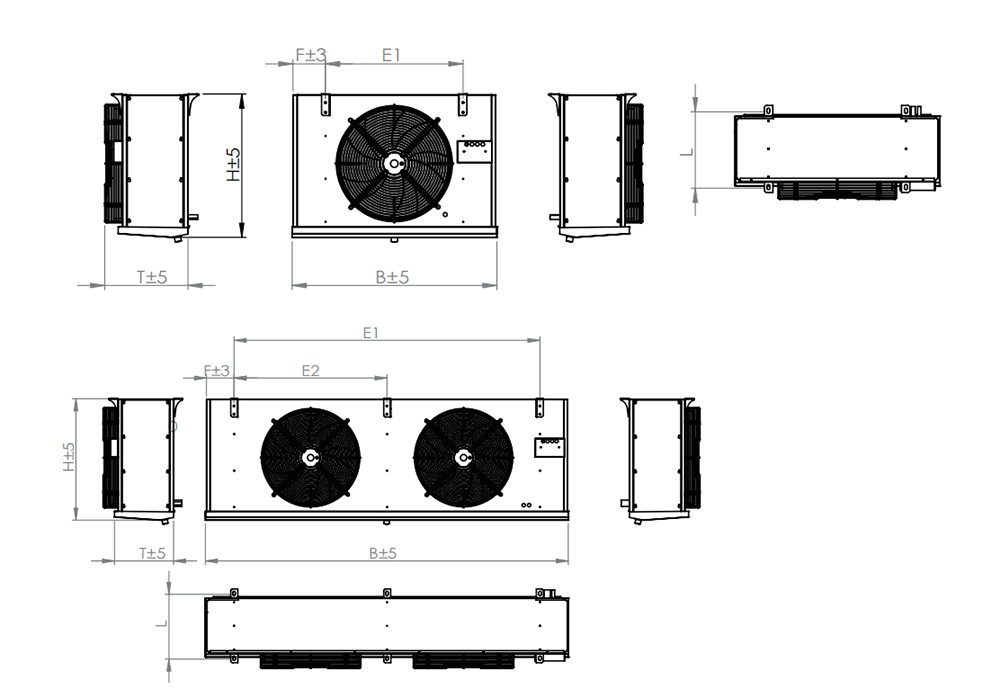

Utseende och monteringsmått
Utseende och monteringsmått of a high-efficiency electric frost ceiling air cooler
Filmavstånd: 4,5 mm
| Model | Gränssnittsspecifikation (mm) | Mått B*T*H | Installationsmått | vikt | Översikt kartmarkering | |||||
| Inlopps-/returrör | Dränering/(tum) | LxBxH(mm) | L | E1 | E2 | E3 | F | medicinsk historia | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Utseende och monteringsmått
Utseende och monteringsmått of a high-efficiency electric frost ceiling air cooler
Filmavstånd: 6,0 mm
| Model | Gränssnittsspecifikation (mm) | Mått B*T*H | Installationsmått | vikt | Översikt kartmarkering | |||||
| Inlopps-/returrör | Dränering/(tum) | LxBxH(mm) | L | E1 | E2 | E3 | F | medicinsk historia | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Utseende och monteringsmått
Utseende och monteringsmått of a high-efficiency electric frost ceiling air cooler
Filmavstånd: 9,0 mm
| Model | Gränssnittsspecifikation (mm) | Mått B*T*H | Installationsmått | vikt | Översikt kartmarkering | |||||
| Inlopps-/returrör | Dränering/(tum) | LxBxH(mm) | L | E1 | E2 | E3 | F | medicinsk historia | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Anmärkning 1: Designstandarder:
| Standard värmeöverföringsförhållanden | Inloppsluftens temperatur | Avdunstningstemperatur | Relativ temperatur | Relativ temperatur | Överhettning |
| SC1 | 10℃ | 0℃ | 85 % | 1.35 | 6,5 000 |
| SC2 | 0℃ | -8℃ | 85 % | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95 % | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95 % | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95 % | 1.01 | 3,9K |
Not 2: Omvandlingsfaktor för köldmedium
| Köldmedier | Driftsförhållanden | R22 | R404A | R507 | R134a |
| Korrigeringsfaktor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Korrigeringsfaktor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Korrigeringsfaktor | SC3 | 0.95 | 1 | 1 | 0.85 |
